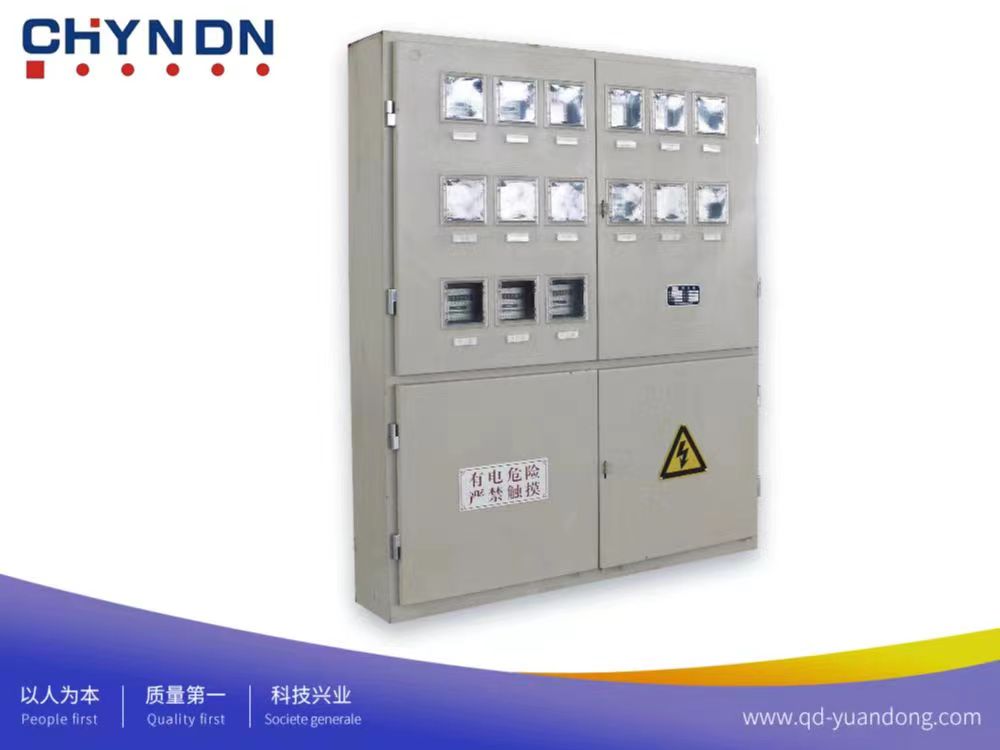

XM配电箱由箱体、门、安装板、母排及各种开关元器件、电能表等构成，箱体1.0mm，箱门1.2mm厚冷轧钢板冲压、折弯、焊接制成。箱门开启角度>90°。门上设防盗锁，以防非专业人员开启。门内设防护挡板，上面开有电能表观察窗以便观察电能表读取电能数字。开关手柄操作开口，防止非专业人员触及带电部件。箱内的电能表和塑料外壳式断路器直接安装在元件安装板支架上，其他出线开关、插座元件用导轨安装，导轨装在开关支架上，开关支架用螺钉固定在安装板上，导轨和开关支架都是镀锌件。样机进出线方式为下进线下出线。母排为铜排。
样机操作方式：正面手动操作，前面维护。
保护接地措施：在箱内左侧设TMY接地排，有接地点M8和接地标志，箱门用软铜编织带与箱体连接，整个箱体结构形成了连续的保护电路。
防腐蚀措施：柜体表面采用环氧粉末静电喷涂，具有附着力强，质感好的特点，所有金属附件都经镀锌处理。
主要技术参数：
额定工作电压：AC380V
额定绝缘电压：AC500V
主母线的额定电流和额定短路耐受强度：250A，4kA/6kA
主开关的分断能力：35kA/17.5
主开关的额定电流、极限短路分断能力和运行短路分断能力：250A，35kA，17.5kA
过电压类别：Ⅲ☑
材料组别：Ⅲa
污染等级： 3
电气间隙：≥5.5mm
爬电距离：≥6.3mm
本单元系列额定电流等级有：250A、225A、200A、180A、160A、140A、125A、100A、80A、63A、60A、50A、40A、32A、30A、25A、20A、16A、10A；
XM250A-10ACQC产品认证证书
